DIY: En enkel infraröd fjärrkontroll

Att bygga en egen infraröd fjärrkontroll kan verka komplicerat, men det är faktiskt enkla steg bort för den som vill experimentera med elektronik och programmering. Med några grundläggande komponenter som en IR-LED, motstånd och en mikrokontroller kan du skapa en fjärrkontroll som styr lampor, fläktar eller andra IR-kompatibla enheter. Vi guidar dig genom processen på ett tydligt och lättförståeligt sätt, så att du kan följa med även om du är nybörjare. Genom att förstå hur signalerna fungerar får du inte bara en fungerande fjärrkontroll, utan också värdefull kunskap om elektronikens grunder.

Komponenter och verktyg som behövs

Innan du börjar bygga din egen infraröda fjärrkontroll är det viktigt att samla alla nödvändiga komponenter och verktyg. Att ha allt redo gör processen smidigare och minskar risken för misstag. För ett grundläggande DIY-projekt behöver du både elektronikdelar och enklare verktyg för montering och testning.

Nödvändiga elektroniska komponenter

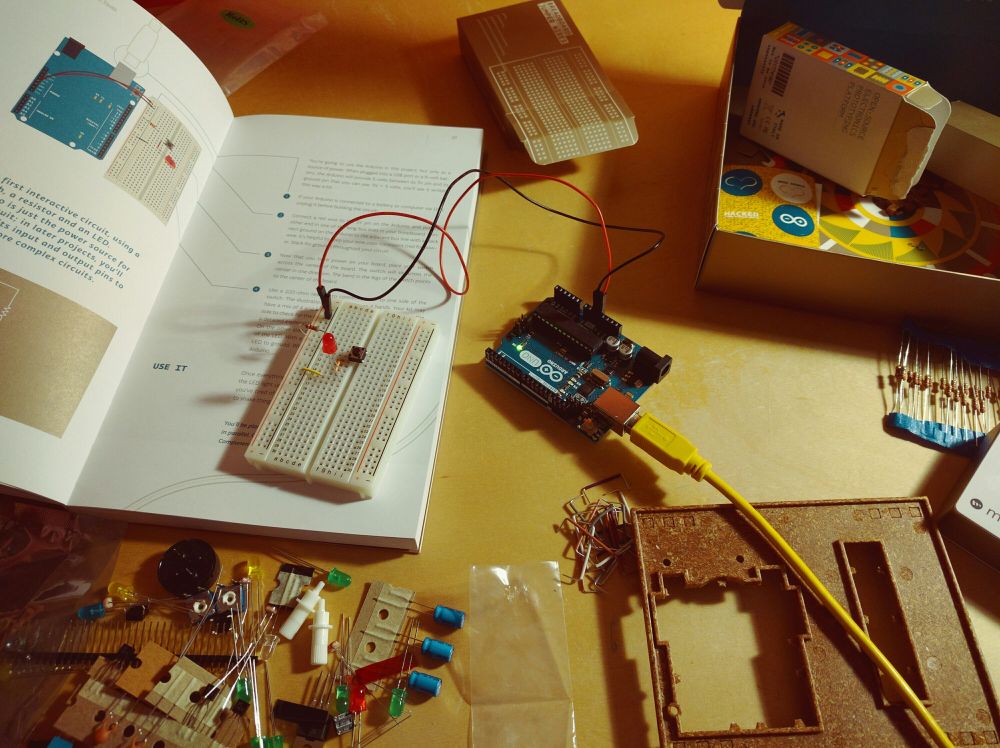

För själva fjärrkontrollen behövs några grundläggande delar. En IR-LED är hjärtat i projektet eftersom den sänder de infraröda signalerna som enheten du vill styra kan läsa av. Utöver LED behövs ett motstånd för att skydda dioden från överström. En mikrokontroller, exempelvis en Arduino eller liknande kort, används för att programmera signalerna. Beroende på hur avancerad du vill göra fjärrkontrollen kan det även vara bra med knappar eller tryckytor som styr olika funktioner. En strömkälla, som ett batteri eller USB-ström, är nödvändig för att driva systemet.

Verktyg för montering och testning

Att ha rätt verktyg gör bygget både enklare och mer exakt. En lödkolv behövs för att koppla samman komponenterna, och lödtenn används för att skapa hållbara elektriska förbindelser. En multimeter är användbar för att kontrollera spänning, ström och kontinuitet innan du kopplar in ström. Det kan också vara bra med tång, avbitare och pincett för att hantera små komponenter. Slutligen rekommenderas ett kopplingsbräde om du vill testa kretsen innan permanent montering. Det gör det möjligt att flytta komponenter och ändra kopplingar utan att löda om allt.

Planera kretsens uppbyggnad

Innan du börjar löda är det klokt att rita upp en enkel schematisk bild över kretsen. Detta hjälper dig att förstå hur varje komponent kopplas samman och vilken roll den spelar. Du kan rita på papper eller använda ett digitalt verktyg. Det minskar risken för felkopplingar och gör det lättare att felsöka om något inte fungerar. Genom att planera innan montering sparar du tid och minskar frustration.

Tips för att testa komponenterna

När komponenterna är på plats är det viktigt att kontrollera att allt fungerar som det ska. Du kan använda en multimeter för att mäta spänning över motstånd och LED för att säkerställa att strömmen är korrekt. För att testa IR-signalen kan du använda en mobilkamera, eftersom de flesta kameror kan se infrarött ljus. Sätt på fjärrkontrollen och rikta IR-LED mot kameran; om den blinkar syns signalen som ljusflimmer på skärmen.

En snabb punktlista över nödvändiga komponenter och verktyg:

• IR-LED
• Motstånd
• Mikrokontroller (till exempel Arduino)
• Batteri eller USB-ström
• Knappar eller tryckytor
• Lödkolv och lödtenn
• Multimeter
• Kopplingsbräde
• Tång, avbitare och pincett

Programmera fjärrkontrollen och skicka signaler

När alla komponenter är på plats är nästa steg att programmera mikrokontrollern så att den skickar rätt infraröda signaler. Det kan verka avancerat, men med enkla instruktioner och exempel på kod kan även nybörjare komma igång snabbt.

Installera programvaran

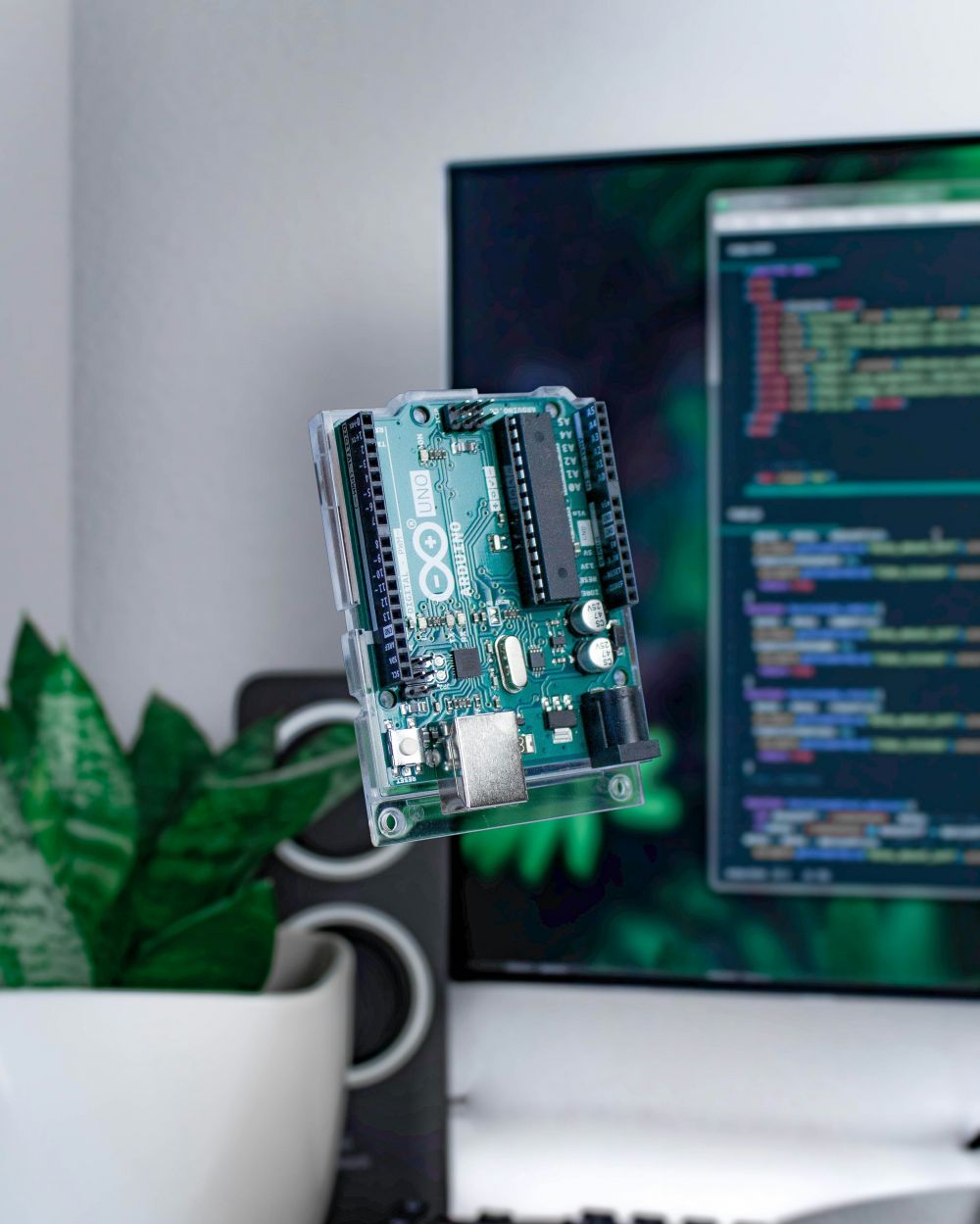

För att kunna programmera en mikrokontroller som Arduino behöver du först installera Arduino IDE på din dator. Programmet är gratis och finns för både Windows, Mac och Linux. När programvaran är installerad kopplar du mikrokontrollern till datorn via USB. Arduino IDE gör det möjligt att skriva kod, testa och skicka instruktioner till mikrokontrollern.

Skriva grundläggande kod

Kodningen för en IR-fjärrkontroll handlar om att definiera vilka signaler som ska skickas när olika knappar trycks. Först behöver du inkludera ett bibliotek som hanterar IR-signalering, till exempel IRremote. Sedan definierar du vilka pinnar som används för LED och knappar. Efter det skapar du funktioner som skickar olika signaler beroende på vilken knapp som trycks.

Ett exempel på arbetsgång:

• Inkludera IR-biblioteket i koden
• Definiera pinnarna för LED och knappar
• Skapa en funktion som skickar en specifik kod för varje knapp
• Använd loop-funktionen för att kontinuerligt kontrollera knapptryckningar
• Ladda upp koden till mikrokontrollern via USB

Testa signalerna

När koden är uppladdad kan du börja testa fjärrkontrollen. Rikta IR-LED mot en enhet som kan ta emot signaler, till exempel en IR-mottagare kopplad till en annan mikrokontroller eller en enhet som redan fungerar med standard IR-koder. Använd en kamera på mobilen för att se om LED blinkar, vilket visar att signalen sänds. Om signalen inte fungerar kontrollerar du först att pinnar är korrekt kopplade och att motståndet är rätt dimensionerat.

Felsökning och justering

Det är vanligt att det inte fungerar perfekt på första försöket. Ibland kan det vara en knapp som inte registrerar tryck, fel pinnar eller att IR-koden inte matchar enheten du vill styra. Använd multimeter för att mäta spänning på LED och knappar. Kontrollera även att koden är korrekt uppladdad och att biblioteket används på rätt sätt. Små justeringar i kod eller kopplingar kan göra stor skillnad.

En punktlista över steg för programmering och testning:

• Installera Arduino IDE
• Koppla mikrokontrollern till datorn
• Inkludera IR-bibliotek och definiera pinnar
• Skapa funktioner för knapptryck och signaler
• Ladda upp koden till mikrokontrollern
• Testa signaler med kamera och mottagare
• Justera vid behov och felsök

Tips och förbättringar för din DIY IR-fjärrkontroll

När grundfjärrkontrollen fungerar finns det flera sätt att förbättra den. Små justeringar kan göra enheten mer pålitlig, mångsidig och enkel att använda. Genom att tänka på signalstyrka, ergonomi och kodoptimering kan du skapa en mer professionell lösning.

Förbättra räckvidden

IR-signaler har begränsad räckvidd, så det är viktigt att optimera LED och kretsen. Använd ett lämpligt motstånd för att säkerställa korrekt ström till IR-LED. Testa olika LED-modeller om räckvidden fortfarande är kort. Placera LED på ett sätt som inte blockeras av höljet eller knappar. Om du vill kan du använda flera LED i parallell för att öka styrkan, men se till att mikrokontrollern klarar strömmen.

Optimera knappar och användargränssnitt

För att göra fjärrkontrollen enklare att använda kan du experimentera med knapparnas layout. Prova olika storlekar och placeringar för att se vad som känns mest naturligt. Om du använder flera funktioner kan du lägga till små etiketter eller symboler på knapparna. En annan möjlighet är att använda touch-sensorer istället för traditionella knappar, vilket ger ett modernare intryck och minskar mekaniskt slitage.

Förbättra koden

Koden kan alltid optimeras för bättre prestanda och stabilitet. Dela upp funktioner i mindre delar för att göra den lättare att förstå och ändra. Använd variabler för IR-koder så att du enkelt kan ändra signaler utan att skriva om hela koden. Om du vill kan du lägga till en funktion som skickar flera signaler samtidigt, vilket är användbart om du vill styra flera enheter med samma knapp.

Testa olika enheter

Din DIY IR-fjärrkontroll kan fungera med olika typer av IR-mottagare. Testa flera enheter, som lampor, fläktar eller andra IR-kompatibla apparater, för att säkerställa att koden fungerar generellt. Om en enhet inte reagerar kan det bero på att dess IR-kod är annorlunda. Du kan använda en IR-mottagare och mikrokontroller för att läsa av koderna och lägga till dem i din programvara.

En punktlista med förbättringstips:

• Justera motstånd och LED för optimal räckvidd
• Testa olika LED-modeller eller flera LED i parallell
• Optimera knapplayout och överväg touch-sensorer
• Strukturera och förbättra koden med variabler och funktioner
• Testa fjärrkontrollen med flera enheter och lägg till deras IR-koder

Säkerhet och underhåll

För att din fjärrkontroll ska hålla länge är det viktigt att tänka på säkerhet och underhåll. Undvik att överbelasta kretsen, och se till att lödförbindningar är stabila. Förvara batterier och elektronik i ett skyddande hölje för att förhindra kortslutning. Regelbundet underhåll, som att kontrollera kopplingar och rengöra LED, kan förlänga livslängden på ditt projekt.

Genom att följa dessa tips och förbättringar kan du ta din DIY IR-fjärrkontroll från ett grundläggande experiment till en pålitlig och mångsidig enhet som fungerar i vardagen.
