När koppar tar slut – materialkrisen bakom varje chip vi tillverkar

Inuti varje processor, grafikkort och minneskrets löper tunna ledningar av koppar – så tunna att de mäts i nanometer. Koppar är ryggraden i modern elektronik, och efterfrågan har aldrig varit större. Elbilar, datacenter, AI-acceleratorer och 5G-nät konkurrerar alla om samma metall. Samtidigt blir nya fyndigheter svårare att hitta, dyrare att bryta och mer politiskt komplicerade att exploatera. Det här är inte en avlägsen framtidsproblematik. Det är en materialkris som redan påverkar hur chip designas, prissätts och produceras – idag.

Koppar i varje lager – metallens roll i chipets innersta

Moderna processorer är inte gjorda av ett enda material. De är komplexa lagerkakor av kisel, isolatorer och metall – där kopparn spelar en roll som är svår att överskatta. Det är kopparn som transporterar elektriska signaler mellan transistorer, som förbinder olika delar av kretsen och som till slut leder värme och ström ut ur chipet. Utan koppar stannar signalerna. Utan koppar stannar datorn.

Från aluminium till koppar

Det var inte alltid koppar som dominerade. Fram till slutet av 1990-talet användes aluminium som det primära ledarmaterialet i chip. Aluminium var billigt, lättarbetat och tillräckligt bra – ända tills transistorerna blev så små att aluminiumets elektriska motstånd blev ett allvarligt problem. IBM och andra aktörer introducerade koppar som ersättare 1997, och skiftet förändrade industrin permanent.

Koppar leder ström ungefär 40 procent effektivare än aluminium. Det låter som en detalj, men på nanometernivå är det avgörande. Lägre motstånd innebär mindre värme, högre hastighet och möjlighet att fortsätta krympa ledningsbanorna utan att offra prestanda.

Ledningsbanor tunnare än ett hårstrå

I ett modernt chip från TSMC eller Intel löper kopparledningar som är smalare än 5 nanometer – för jämförelse är ett mänskligt hårstrå ungefär 80 000 nanometer brett. Dessa ledningar är arrangerade i flera lager ovanpå varandra, ibland upp till femton eller tjugo lager beroende på chipets komplexitet. Varje lager är isolerat från nästa, och kopparn deponeras med extremt precision genom processer som elektroplätering och kemisk-mekanisk polering. Det är en logistisk och kemisk bedrift av sällan skådad komplexitet – och kopparn är central i varje steg.

Inte bara ledningar

Koppar fyller fler funktioner än att leda signaler. I avancerade chip används det även i de så kallade bumps – de små kontaktpunkterna som förbinder chipet med kretskortet eller med andra chips i ett paket. Tekniken kallas flip-chip-montering och är standard i allt från mobilprocessorer till datacenteracceleratorer.

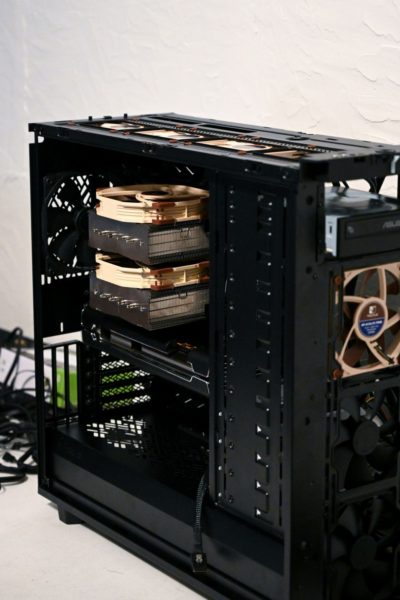

Dessutom används koppar i kylsystem. Värmespridare och heatpipes i datorer är ofta tillverkade av koppar just för dess exceptionella värmeledningsförmåga. Metallen dyker alltså upp i hårdvarans alla nivåer: inuti chipet, i paketeringen och i kylningen.

• Ledningsbanor i kiseldiet för signaltransport
• Kontaktbumps för chip-till-chip-förbindningar
• Värmespridare och heatpipes för termisk hantering
• Kopparlager i kretskort för strömförsörjning

Det är en metall som bär hela stacken, från nanometerstrukturer till de synliga komponenterna inuti en datorkåpa. Och det är just den mångsidigheten som gör bristen på koppar till något mer än ett gruvproblem – det är ett problem för hela elektronikindustrin.

Brytningens pris – var koppar utvinns och vad det kostar

Koppar uppstår inte i ett labb. Det bryts ur marken i enorma dagbrott och underjordsgruvor, raffineras genom energikrävande processer och transporteras över världshav innan det når en chipfabrik. Varje steg i den kedjan har ett pris – ekonomiskt, miljömässigt och geopolitiskt.

En råvara med få hem

Den globala kopparproduktionen är geografiskt koncentrerad på ett sätt som skapar strukturella sårbarheter. Chile står ensamt för ungefär 27 procent av världens kopparutvinning. Tillsammans med Peru, Kongo, Kina och Australien kontrollerar ett fåtal länder merparten av tillgången. Det gör koppar till en geopolitiskt känslig råvara, inte helt olik den diskussion som förs om litium och kobolt för batterier.

När politisk instabilitet, strejker eller naturkatastrofer drabbar ett av dessa länder påverkas hela den globala försörjningskedjan. Det är inte hypotetiska scenarier – det är något som hänt upprepade gånger under de senaste decennierna.

Vad det kostar att bryta

Kopparbrytning är en av världens mest resurskrävande industriella processer. För att utvinna ett ton koppar behöver man i genomsnitt bearbeta flera hundra ton bergmassa. Processen kräver enorma mängder vatten – ett problem i torra regioner som norra Chile, där gruvor och lokalbefolkning konkurrerar om samma grundvattentillgångar.

Energiförbrukningen är lika påtaglig. Smältning och raffinering av koppar är elintensiva processer, och i länder där elproduktionen fortfarande är fossilbaserad adderar det betydande koldioxidutsläpp till varje kilo färdig metall. Elektrifieringen av industrin är på väg, men långsam.

Efterfrågans acceleration

Det som förändrat ekvationen på senare år är inte att tillgångarna minskat dramatiskt, utan att efterfrågan accelererat på ett sätt som produktionskapaciteten inte hinner följa. Elbilar använder tre till fyra gånger mer koppar än konventionella bilar. Vindkraftverk kräver stora mängder koppar i generatorer och kablar. Datacenter som driver AI-tjänster byggs i en takt som aldrig setts förut, och varje server är lastad med koppar. Halvledarindustrin är bara en av många konkurrenter om samma råvara – och inte nödvändigtvis den med störst förhandlingskraft.

Återvinning som buffert

En delvis motvikt mot pristryck och geopolitisk sårbarhet är återvinning. Koppar är ett av de få material som kan återvinnas nästan obegränsat utan att förlora sina egenskaper. Ungefär en tredjedel av all koppar som används globalt kommer från återvunnet material. I Europa är andelen ännu högre.

Men återvinning löser inte allt. Den primära utvinningen måste fortsätta öka för att möta den totala efterfrågeökningen, och nya fyndigheter av hög kvalitet blir allt svårare att hitta. De rika, lättillgängliga fyndigheterna är i många fall redan uttömda – vad som återstår kräver mer energi, mer vatten och mer kapital att exploatera.

Designa för brist – hur chiptillverkare anpassar sig till en knappare värld

Ingenjörer designar inte chip i ett vakuum. De designar inom ramar – fysikens, ekonomins och tillgångens. När en råvara som koppar blir dyrare och mer svårförutsägbar i sin tillgång förändras ramarna, och med dem de tekniska valen. Det pågår just nu en stilla men genomgripande förändring i hur halvledarindustrin förhåller sig till materialfrågor.

Tunnare lager, smartare arkitektur

Ett av de mest direkta svaren på materialpress är att använda mindre koppar per chip utan att offra prestanda. Det låter enkelt men kräver sofistikerade lösningar. Ledningsbanorna görs tunnare, men det ökar det elektriska motståndet – ett problem som måste kompenseras på andra sätt, exempelvis genom förändrad kretsdesign eller nya isolatormaterial som minskar kapacitiv förlust.

En annan väg är att förändra arkitekturen i grunden. Istället för att stapla allt fler funktioner i ett enda chip – det som kallas monolitisk design – går industrin mot chiplets, mindre modulära chip som kopplas samman i ett paket. Det minskar mängden koppar som behöver deponeras i ett enda tillverkningssteg och ökar dessutom utbytet i produktionen, eftersom ett litet defekt chiplet kan kasseras utan att resten av paketet går till spillo.

Alternativa material under utvärdering

Forskningen kring alternativ till koppar har intensifierats. Grafen, det tunna kolmaterial som länge utlovats som framtidens ledare, har exceptionella elektriska egenskaper men har visat sig extremt svårt att tillverka i industriell skala. Rutenium och molybden utvärderas som komplement eller ersättare i de smalaste ledningsbanorna, där koppar börjar uppvisa egenskaper som begränsar dess användbarhet. Det handlar inte om att kopparn försvinner ur chip – det handlar om att hitta material som fungerar bättre på de allra minsta skalorna, och som kanske är mindre känsliga för globala råvarusvängningar.

Försörjningskedjor som strategisk fråga

På företagsnivå har materialförsörjning gått från att vara en inköpsfråga till att vara en strategisk ledningsfråga. Intel, TSMC och Samsung investerar i långsiktiga leverantörsavtal, geografisk diversifiering av inköp och i vissa fall direkt i gruvprojekt eller raffinaderier. Det är en förändring i hur hårdvaruindustrin ser på sin egen sårbarhet.

Stater har följt efter. EU:s Critical Raw Materials Act, antagen 2024, syftar till att minska beroendet av enskilda länder för strategiska metaller – koppar inkluderat. Liknande lagstiftning och initiativ finns i USA och Japan.

Designbeslut med globala rötter

Det som kan tyckas vara ett abstrakt geopolitiskt problem landar till slut i konkreta ingenjörsbeslut. Vilken metallisering väljer vi för det här lagret? Kan vi minska antalet kopparvia utan att kompromissa med signalintegriteten? Räcker nuvarande leverantörsavtal om råvarupriserna stiger ytterligare 30 procent?

Dessa frågor ställs dagligen i designteam runt om i världen. Materialkrisen bakom varje chip är inte längre något som enbart gruvingenjörer och råvaruanalytiker hanterar. Den har blivit en del av hårdvarudesignens vardag.
